Das PLUS für Bedienkomfort, Sicherheit und digitale Prozesse
Signalring, Griffmulde, RFID-Chip, höhere Belastbarkeit, größere Schäkelöffnung
Müssen Bauteile angehoben, transportiert oder positioniert werden, sind Lastaufnahmemittel gefragt, die sich sicher, schnell und unkompliziert einsetzen lassen. Die Gewindetragbolzen der Erwin Halder KG haben sich hierfür in vielen Anwendungen bewährt. Sie ermöglichen einen deutlich schnelleren Lastenwechsel als zum Beispiel herkömmliche Ringschrauben. Mit dem neuen Gewindetragbolzen PLUS entwickelt Halder das bewährte System nun weiter und öffnet dabei mit einer Variante dank RFID-Chip den Weg in digitale Prozesse.
„Mit dem Gewindetragbolzen PLUS bieten wir Anwendern zusätzliche Sicherheits- und Komfortmerkmale sowie neue Möglichkeiten für die digitale Verwaltung ihrer Lastaufnahmemittel. Damit schaffen wir einen echten Mehrwert für Unternehmen, die ihre Prozesse effizient und zukunftssicher gestalten möchten“, erklärt Jürgen Rothmund, Vertrieb Normalien bei der Erwin Halder KG. Zu den Neuerungen zählen unter anderem ein grüner Signalring zur optischen Kontrolle des korrekten Montagezustands und eine seitliche Griffmulde für die einfache Handhabung. Darüber hinaus ist der Gewindetragbolzen PLUS für höhere seitliche Belastungen ausgelegt und dank eines Stahllagers auch für höhere Einsatztemperaturen geeignet. Besonders interessant für Anwender, die ihre Prüf-, Wartungs- oder Logistikprozesse digital organisieren möchten, sind die Varianten mit drehbarem Schäkel und integriertem RFID-Chip.

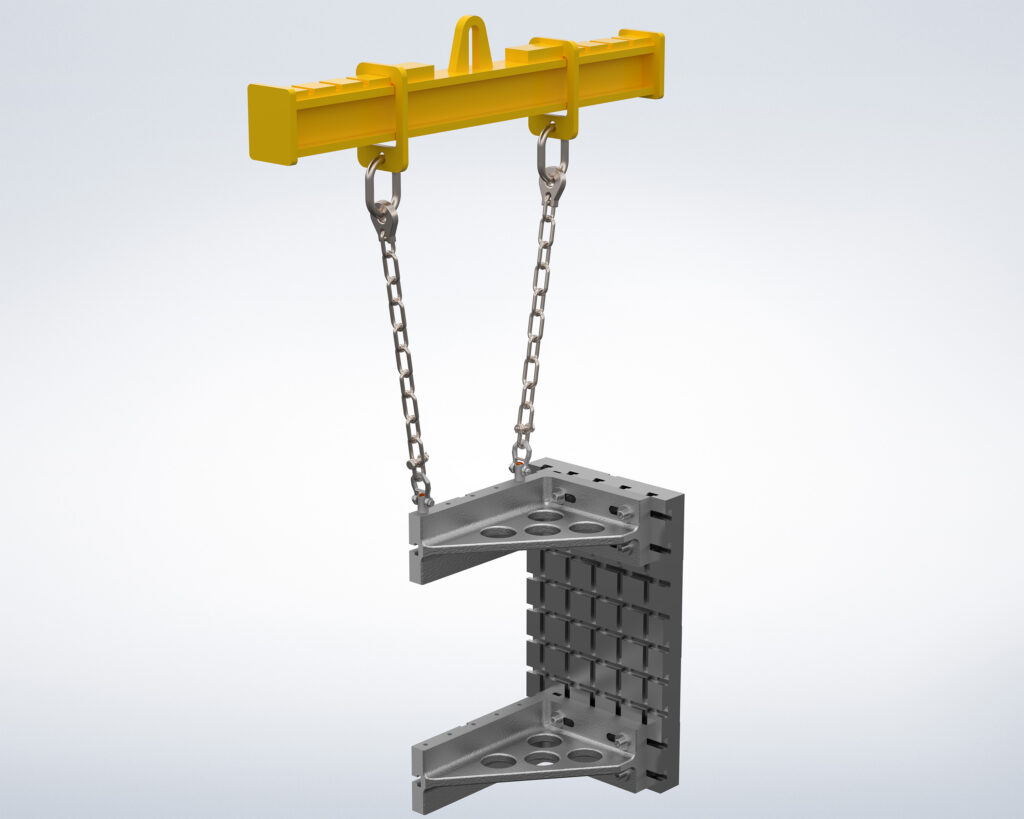

Schneller Lastenwechsel ohne Einschrauben
An der Funktionsweise hat sich nichts geändert: Zum Lösen der selbstarretierenden Gewindesegmente am unteren Ende des hochfesten Bolzens muss der Anwender lediglich den orange eloxierten Druckknopf unterhalb des Schäkels betätigen. Dann kann der Bolzen in die vorhandene Gewindebohrung eingesetzt werden. Beim Loslassen des Druckknopfes rasten die Gewindesegmente formschlüssig im Gewinde ein. Für einen sicheren und festen Sitz in der Bohrung benötigt das Trageelement zum Schluss noch zirka eine halbe Umdrehung. Zum Lösen genügt ein erneuter Druck auf den Knopf. Ein Sicherungssteg am Schäkel verhindert dabei das unbeabsichtigte Betätigen des Mechanismus.

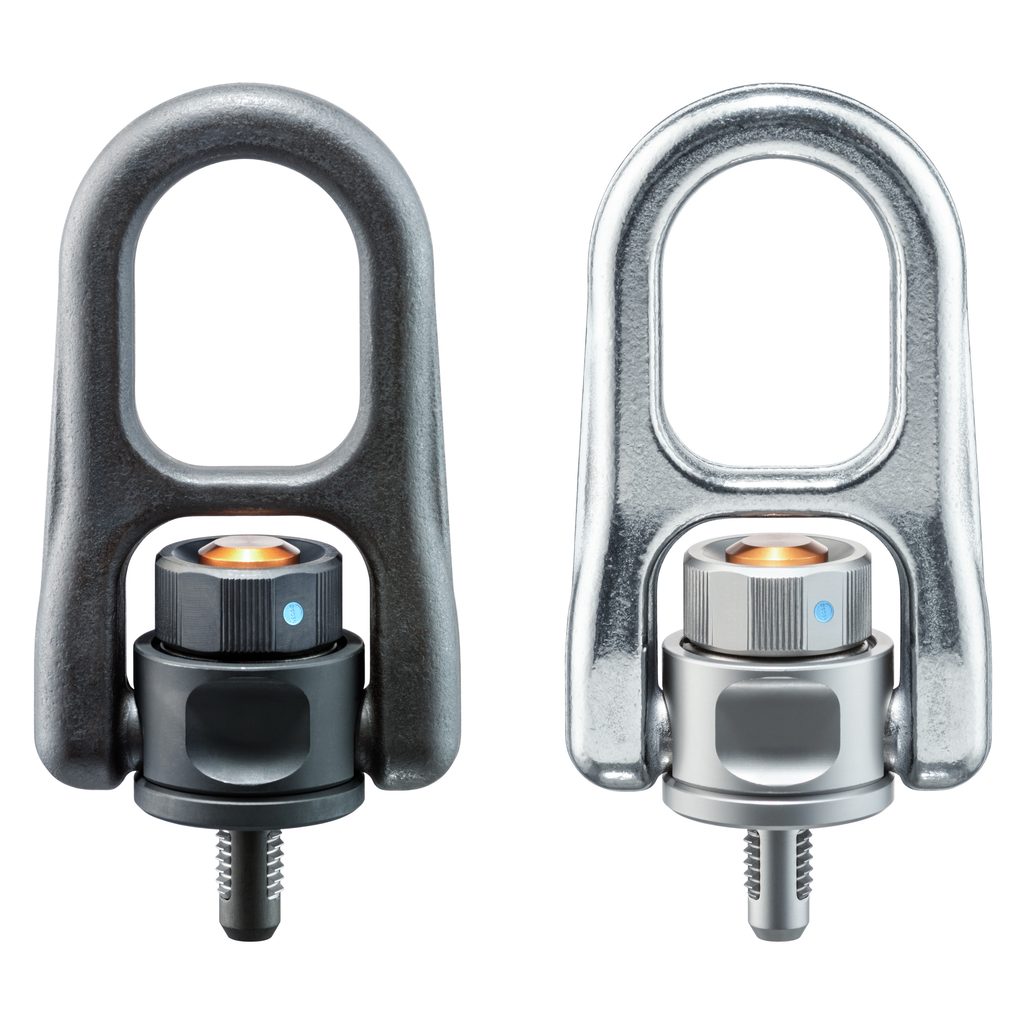

Die Ausführung mit drehbarem Schäkel bietet zusätzliche Flexibilität beim Anheben und Transportieren von Lasten. Der Schäkel richtet sich während des Hebevorgangs selbstständig in Zugrichtung aus, ohne dass sich der Bolzen im Gewinde mitdreht. Dadurch bleibt das Lastaufnahmemittel sicher im Bauteil verankert, auch wenn Kräfte schräg eingeleitet werden. Für den Gewindetragbolzen PLUS mit drehbarem Schäkel wurde der Schäkel neu konstruiert. Seine vergrößerte Öffnung bietet mehr Platz für unterschiedliche Anschlagmittel und erweitert die Einsatzmöglichkeiten des Lastaufnahmemittels.
Optimierte Details für mehr Sicherheit und Komfort

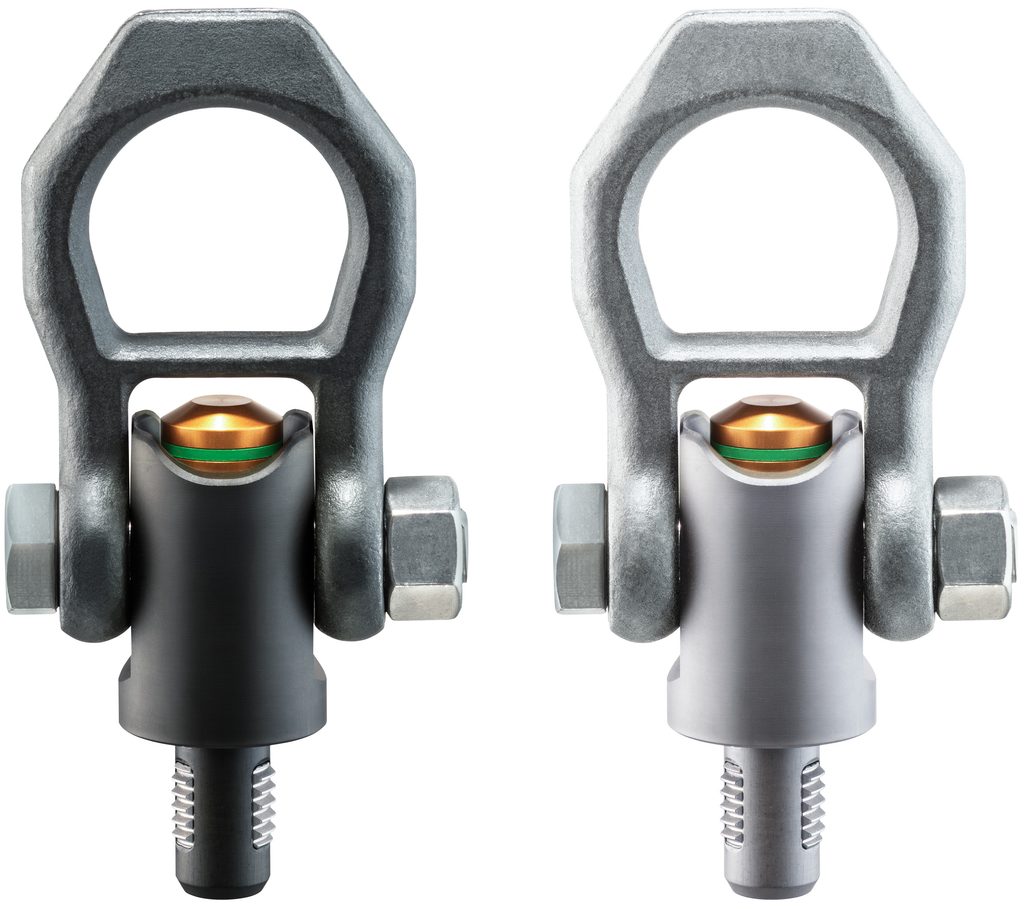

Mit dem Gewindetragbolzen PLUS hat Halder zahlreiche Details weiterentwickelt. „Bei der Entwicklung des Gewindetragbolzens PLUS haben wir besonderes Augenmerk auf die Anforderungen aus der Praxis gelegt. Viele Optimierungen sind auf den ersten Blick vielleicht klein, erleichtern den Anwendern aber die tägliche Arbeit und erhöhen gleichzeitig die Sicherheit“, erläutert Jürgen Rothmund. „Dafür haben wir bei der PLUS-Variante den Druckknopf mit einem gut sichtbaren grünen Signalring versehen. Dieser ermöglicht es dem Anwender, auf einen Blick zu erkennen, ob der Gewindetragbolzen ordnungsgemäß im Gewinde verriegelt ist. Durch einen Ausschnitt am Griff ist zum einen der Signalring gut zu erkennen und zum anderen lässt sich der Betätigungsknopf angenehmer drücken.“ Eine seitliche Griffmulde sorgt zudem für eine komfortable Handhabung.
Neben den funktionalen Verbesserungen wurde auch die Belastbarkeit weiter erhöht. Der Gewindetragbolzen PLUS ist für höhere seitliche Belastungen ausgelegt und eignet sich damit auch für anspruchsvolle Hebevorgänge. Zudem sorgt ein Stahllager für eine höhere Temperaturbeständigkeit. Dadurch kann das Lastaufnahmemittel auch in Umgebungen mit erhöhten Einsatztemperaturen zuverlässig verwendet werden.
RFID-Chip unterstützt Prüf-, Wartungs- und Logistikprozesse

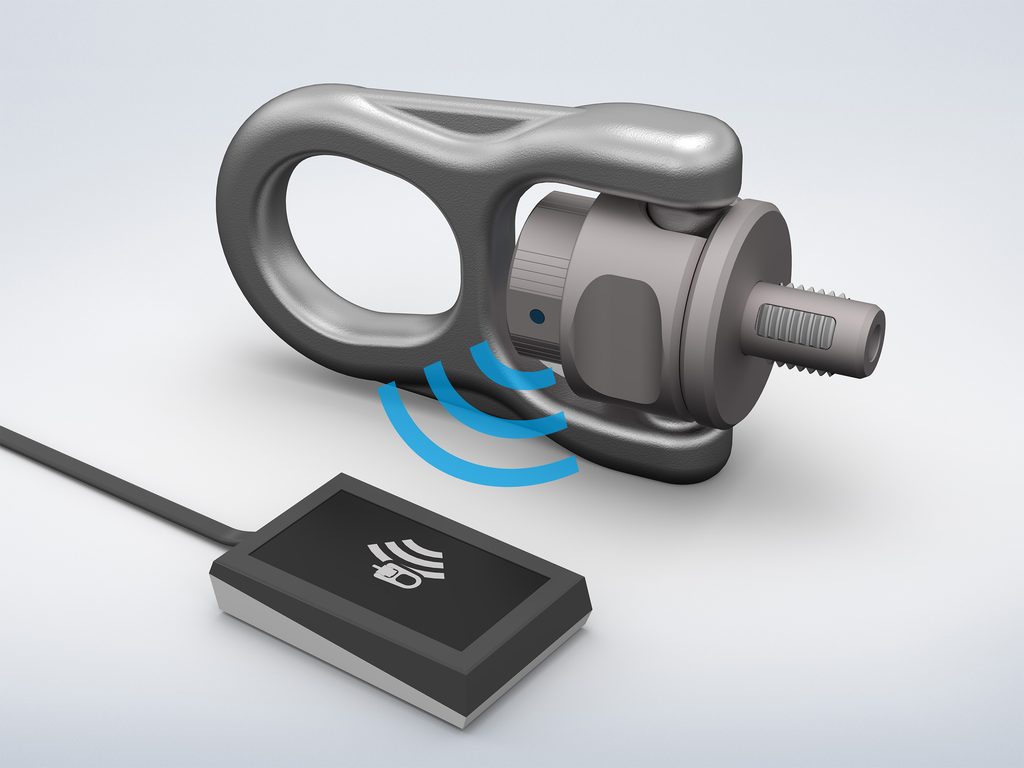

Neben den konstruktiven Verbesserungen bietet Halder den Gewindetragbolzen PLUS auch mit drehbarem Schäkel und integriertem RFID-Chip an. „Immer mehr Unternehmen digitalisieren ihre Prüf- und Wartungsprozesse. Mit dem integrierten RFID-Chip schaffen wir die Voraussetzung, Lastaufnahmemittel eindeutig zu identifizieren und digitalen Prozessen zuzuordnen. Anwender erhalten so die Möglichkeit, Informationen schnell und zuverlässig zu erfassen und zu verwalten“, so Jürgen Rothmund.
Der RFID-Chip kann individuell mit den für den jeweiligen Einsatz relevanten Daten beschrieben werden. Dazu zählen beispielsweise Teilenummern, Einsatzorte, Wartungsintervalle oder Informationen zur Prüfhistorie. Die Daten können kontaktlos ausgelesen und in bestehende Systeme integriert werden. Das vereinfacht die Dokumentation und erhöht die Transparenz über den gesamten Lebenszyklus des Lastaufnahmemittels.
Gerade bei größeren Beständen an Lastaufnahmemitteln oder in Unternehmen mit mehreren Niederlassungen oder gar Standorten bietet die RFID-Technologie Vorteile. Prüfungen und Wartungen lassen sich einfacher dokumentieren, Suchaufwand reduzieren und Prozesse effizienter gestalten. Gleichzeitig bleibt die Handhabung des Gewindetragbolzens PLUS unverändert einfach, da der RFID-Chip vollständig in das Lastaufnahmemittel integriert ist.
Hohe Tragkraft und robuste Werkstoffe
Wie alle Lastaufnahmemittel von Halder sind auch die Gewindetragbolzen PLUS für den industriellen Dauereinsatz ausgelegt. Die Tragelemente verbinden eine hohe mechanische Belastbarkeit mit einer robusten Konstruktion und erfüllen die Anforderungen an ein sicheres und zuverlässiges Heben und Transportieren von Lasten.

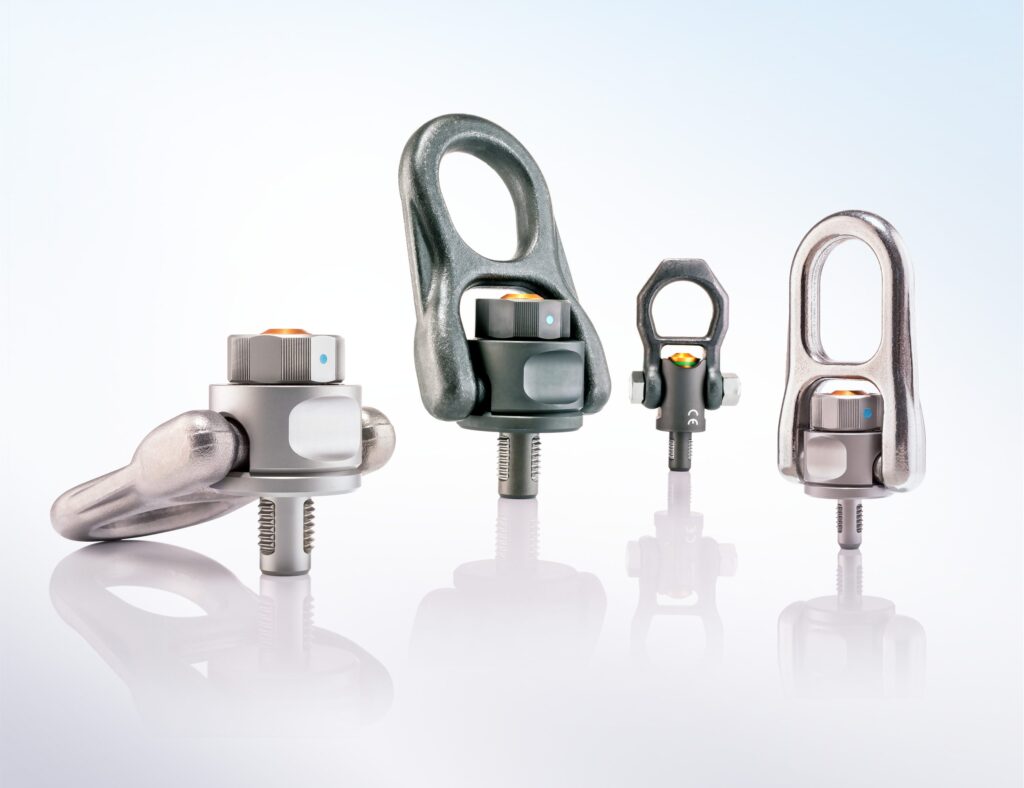

Halder bietet die Gewindetragbolzen PLUS in zwei Werkstoffvarianten an. Die Ausführung aus manganphosphatiertem Vergütungsstahl zeichnet sich durch hohe Festigkeit und Belastbarkeit aus. Für Anwendungen mit erhöhten Anforderungen an Korrosions- und Witterungsbeständigkeit steht zudem eine Variante aus rostfreiem Stahl zur Verfügung. Diese eignet sich insbesondere für den Außeneinsatz oder den Einsatz in anspruchsvollen Umgebungen. Beide Ausführungen sind korrosionsgeschützt und für hohe mechanische Beanspruchungen ausgelegt.
Die Gewindetragbolzen PLUS sind in metrischen und Zollabmessungen erhältlich. Darüber hinaus stehen Varianten für Zentrierbohrungen nach DIN 332 zur Verfügung. Anwender können das Lastaufnahmemittel somit flexibel an unterschiedliche Bauteile und Einsatzbedingungen anpassen.
Kompatibel mit bestehenden Anwendungen
„Wer jetzt denkt, dass er seine vorhandenen Lastaufnahmemittel oder Konstruktionen anpassen muss, irrt. Die Nennmaße des Gewindetragbolzens PLUS entsprechen denen der bisherigen Ausführung. Anwender können daher problemlos auf die neue Generation umsteigen und von den zusätzlichen Funktionen profitieren oder auch beide Varianten parallel verwenden. Die bisherigen Gewindetragbolzen bleiben auch weiterhin verfügbar, sodass jeder Anwender die für seine Anforderungen passende Lösung wählen kann“, erklärt Jürgen Rothmund.
Der neue Gewindetragbolzen PLUS vereint die bewährten Vorteile des Halder-Systems mit zusätzlichen Sicherheits- und Komfortmerkmalen. Die Kombination aus optischer Montagekontrolle, verbesserter Handhabung, höherer Belastbarkeit und RFID-gestützter Identifikation unterstützt Anwender dabei, Hebe- und Transportprozesse sicherer und effizienter zu gestalten.
